  • Bodine Electric Company is a leading manufacturer of fractional horsepower gear motors (less than 1HP / 746 Watts), motors and motor speed controls in North America. Bodine Electric offers over 1,000 standard products, and thousands of custom designed gear motors, motors and speed controls (AC Fixed Speed, AC Variable Speed, Brushless DC, and Permanent Magnet DC).

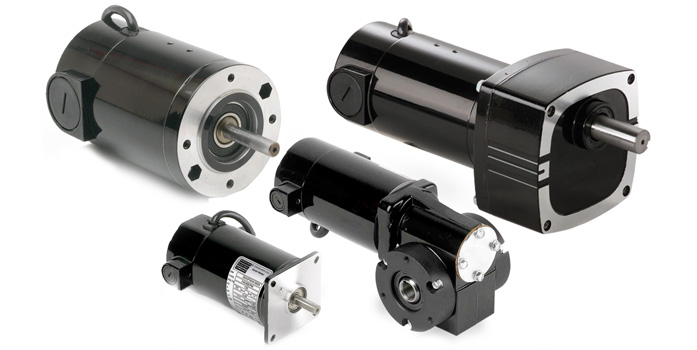

Product Portfolio
  • AC Products

      • Pacesetter Inverter Duty

          • Pacesetter 30R AC Inverter Duty Motor

          • Horsepower: 1/25 to 1/17 HP
            Rated Torque: Up to 35 oz-in
            Speed: 1700 RPM
          • Pacesetter 34R AC Inverter Duty Motor

          • Horsepower: 1/8 to 1/4 HP
            Rated Torque: Up to 148 oz-in
            Speed: 1700 to 1800 RPM
          • Pacesetter 42R AC Inverter Duty Motor

          • Horsepower: 3/8 HP
            Rated Torque: 222 oz-in
            Speed: 1700 RPM
          • Pacesetter 48R AC Inverter Duty Motor

          • Horsepower: 1/3 to 3/4 HP
            Rated Torque: Up to 445 oz-in
            Speed: 1700 to 1800 RPM
          • Pacesetter 30R-D Parallel Shaft AC Inverter Duty Gearmotor

          • Horsepower: 1/25 to 1/17 HP
            Rated Torque: Up to 40 lb-in
            Speed: 9 to 142 RPM
          • Pacesetter 34R-Z Parallel Shaft AC Inverter Duty Gearmotor

          • Horsepower: 1/6 HP
            Rated Torque: Up to 120 lb-in
            Speed: 9 to 283 RPM
          • Pacesetter 34R-E Parallel Shaft AC Inverter Duty Gearmotor

          • Horsepower: 1/6 HP
            Rated Torque: Up to 341 lb-in
            Speed: 9.4 to 340 RPM
          • Pacesetter 42R-F Parallel Shaft AC Inverter Duty Gearmotor

          • Horsepower: 3/8 HP
            Rated Torque: Up to 250 lb-in
            Speed: 57 to 340 RPM
          • Pacesetter 42R-HG Parallel Shaft AC Inverter Duty Gearmotor

          • Horsepower: 3/8 HP
            Rated Torque: Up to 1,000 lb-in
            Speed: 16 to 63 RPM
          • Pacesetter 30R-3N Right Angle AC Inverter Duty Gearmotor

          • Horsepower: 1/17 HP
            Rated Torque: Up to 37 lb-in
            Speed: 28 to 340 RPM
          • Pacesetter 30R-3RD Right Angle AC Inverter Duty Gearmotor

          • Horsepower: 1/25 to 1/17 HP
            Rated Torque: Up to 148 lb-in
            Speed: 0.5 to 8.5 RPM
          • Pacesetter 42R-5N Right Angle AC Inverter Duty Gearmotor

          • Horsepower: 3/8 HP
            Rated Torque: Up to 121 lb-in
            Speed: 23 to 340 RPM
          • Pacesetter 42R-5L/H Right Angle Hollow Shaft AC Inverter Duty Gearmotor

          • Horsepower: 3/8 HP
            Rated Torque: Up to 121 lb-in
            Speed: 23 to 340 RPM
          • Pacesetter 42R6-GB/H Right Angle Hollow Shaft AC Inverter Duty Gearmotor

          • Horsepower: 3/8 HP
            Rated Torque: Up to 380 lb-in
            Speed: 6 to 28 RPM
          • Pacesetter 48R-5H Right Angle AC Inverter Duty Gearmotor

          • Horsepower: 3/4 HP
            Rated Torque: Up to 296 lb-in
            Speed: 35 to 170 RPM
        • AC Motors

            • K-2 Series AC Induction Motor

            • Horsepower: 1/1600 to 1/200 HP
              Rated Torque: 0.31 to 3.2 oz-in
              Phase: Single Phase
            • 30R Series AC Induction Motor

            • Horsepower: 1/40 to 1/30 HP
              Rated Torque: 10 to 20 oz-in
              Phase: Single Phase
            • 34R Series AC Induction Motor

            • Horsepower: 1/15 to 1/5 HP
              Rated Torque: 38 to 119 oz-in
              Phase: Single and Three Phase
            • 42R Series AC Induction Motor

            • Horsepower: 1/12 to 1/4 HP
              Rated Torque: 48 to 148 oz-in
              Phase: Single and Three Phase
            • 48R Series AC Induction Motor

            • Horsepower: 1/5 to 1/2 HP
              Rated Torque: 112 to 296 oz-in
              Phase: Single and Three Phase
          • AC Torque Motors

              • K-2 Series AC Torque Motor

              • Horsepower: 1/1600 to 1/200 HP
                Rated Torque: 0.31 to 3.2 oz-in
                Phase: Single Phase
              • 30R Series AC Torque Motor

              • Horsepower: 1/40 to 1/30 HP
                Rated Torque: 10 to 20 oz-in
                Phase: Single Phase
              • 42R Series AC Torque Motor

              • Horsepower: 1/12 to 1/4 HP
                Rated Torque: 48 to 148 oz-in
                Phase: Single and Three Phase
              • 48R Series AC Torque Motor

              • Horsepower: 1/5 to 1/2 HP
                Rated Torque: 112 to 296 oz-in
                Phase: Single and Three Phase
            • AC Parallel Shaft Gearmotors

                • K-2 Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/2000 to 1/300 HP
                  Rated Torque: Up to 120 oz-in continuous
                  Phase: Single Phase
                • 30R-D Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/50 to 1/30 HP
                  Rated Torque: Up to 40 lb-in continuous
                  Phase: Single Phase
                • 34R-Z Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/15 HP
                  Rated Torque: Up to 100 lb-in continuous
                  Phase: Single Phase
                • 34R-WX Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/7 HP
                  Rated Torque: Up to 210 lb-in continuous
                  Phase: Single Phase
                • 42R-E Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/12 to 1/4 HP
                  Rated Torque: Up to 341 lb-in continuous
                  Phase: Single and Three Phase
                • 42R-HG Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/5 HP
                  Rated Torque: Up to 559 lb-in
                  Phase: Single Phase
                • 48R-F Series Parallel Shaft AC Gearmotor

                • Horsepower: 1/3 to 1/2 HP
                  Rated Torque: Up to 250 lb-in continuous
                  Phase: Single and Three Phase
                • Pacesetter 48R-CG Parallel Shaft AC Inverter Duty Gearmotor

                • Horsepower: 3/4 HP
                  Rated Torque: Up to 1000 lb-in continuous
                  Phase: Variable speed, 3-phase
              • AC Right Angle Gearmotors

                  • 30R-3RD Series AC Right Angle Gearmotor

                  • Torque: 88 to 148 lb-in
                  • 34R-3F Series AC Right Angle Gearmotor

                  • Torque: 16 to 37 lb-in
                  • 34R-5F Series AC Right Angle Gearmotor

                  • Torque: 16 to 121 lb-in
                  • 34R-5R and 42R-5L Series AC Right Angle Gearmotor

                  • Torque: Up to 77 lb-in continuous
                  • 42R-5N Series AC Right Angle Gearmotor

                  • Torque: 23 to 113 lb-in
                  • 42R-GB Series AC Right Angle Gearmotor

                  • Torque: 209 to 280 lb-in
                • DC Products

                    • DC Motors

                        • 24A Series Permanent Magnet DC Motor

                        • Horsepower: 1/50 to 1/7 HP
                          Rated Torque: 8 to 24 oz-in
                          Speed: 2500 to 11,500 RPM
                        • 33A Series Permanent Magnet DC Motor

                        • Horsepower: 1/16 to 1/3 HP
                          Rated Torque: 34 to 134 oz-in
                          Speed: 2500 RPM
                        • 33A Series Metric Permanent Magnet DC Motor

                        • Motor Watts: 42 to 244 W
                          Rated Torque: .24 to .86 Nm
                          Speed: 1725 to 3000 RPM
                        • 42A Series Permanent Magnet DC Motor

                        • Horsepower: 1/4 to 1/2 HP
                          Rated Torque: 101 to 180 oz-in
                          Speed: 2500 RPM
                      • DC Parallel Shaft Gearmotors

                          • 24A-D Series Parallel Shaft DC Gearmotor

                          • Horsepower: 1/29 to 1/17 HP
                            Rated Torque: 3.3 to 40 lb-in.
                            Speed: 5.6 to 417 RPM
                          • 24A-Z Series Parallel Shaft DC Gearmotor

                          • Horsepower: 1/17 HP
                            Rated Torque: 7 to 100 lb-in.
                            Speed: 14 to 417 RPM
                          • 33A-HG Series Parallel Shaft DC Gearmotor

                          • Horsepower: 1/6 to 1/3 HP
                            Rated Torque: 120 to 680 lb-in.
                            Speed: 12 to 93 RPM
                          • 33A-WX Series Parallel Shaft DC Gearmotor

                          • Horsepower: 1/12 to 1/8 HP
                            Rated Torque: 9 to 205 lb-in.
                            Speed: 6 to 658 RPM
                          • 33A-Z Series Parallel Shaft DC Gearmotor

                          • Horsepower: 1/12 HP
                            Rated Torque: 10 to 95 lb-in.
                            Speed: 42 to 417 RPM
                          • 42A-CG Series Parallel Shaft DC Gearmotor

                          • Horsepower: 7/16 HP
                            Rated Torque: 190 to 660 lb-in.
                            Speed: 38 to 125 RPM
                          • 42A5-FX Parallel Shaft DC Gearmotor

                          • Horsepower: 1/7 to 3/8
                            Rated Torque: 31 to 350 lb-in.
                            Speed: 3 to 500 RPM
                        •  DC Right Angle Gearmotors

                            • 24A-3F Series DC Right Angle Gearmotor

                            • Horsepower: 1/17 HP
                              Rated Torque: 5.2 to 22 lb-in.
                              Speed: 42 to 500 RPM
                            • 24A-3F/H Series DC Right Angle Hollow Shaft Gearmotor

                            • Horsepower: 1/23 | 1/11 HP
                              Rated Torque: 8.2 to 37 lb-in.
                              Speed: 29 to 500 RPM
                            • 24A-3RD Series DC Right Angle Gearmotor

                            • Horsepower: 1/29 | 1/25 | 1/17 HP
                              Rated Torque: 92 to 147 lb-in.
                              Speed: 0.7 to 12.5 RPM
                            • 33A-5R Series DC Right Angle Gearmotor

                            • Horsepower: 1/12 to 1/6 HP
                              Rated Torque: 17 to 77 lb-in.
                              Speed: 50 to 200 RPM
                            • 33A-5F and 33A-5N Series DC Right Angle Gearmotor

                            • Horsepower: 1/8 to 1/4 HP
                              Rated Torque: 11 to 109 lb-in.
                              Speed: 43 to 500 RPM
                            • 33A-GB Series DC Right Angle Gearmotor

                            • Horsepower: 1/8 to 1/4 HP
                              Rated Torque: 151 to 380 lb-in.
                              Speed: 6.2 to 42 RPM
                            • 33A-GB/H Series DC Right Angle Hollow Shaft Gearmotor

                            • Horsepower: 1/8 to 1/4 HP
                              Rated Torque: 151 to 380 lb-in.
                              Speed: 6.2 to 42 RPM
                            •  33A-5H Series DC Right Angle Gearmotor

                            • Horsepower: 1/6 to 1/3 HP
                              Rated Torque: 37 to 192 lb-in.
                              Speed: 36 to 250 RPM
                            • 33A-5L/H Series DC Right Angle Hollow Shaft Gearmotor

                            • Horsepower: 1/8 to 1/4 HP
                              Rated Torque: 11 to 109 lb-in.
                              Speed: 43 to 500 RPM
                            • 42A-5L Series DC Right Angle Gearmotor

                            • Horsepower: 1/6 HP
                              Rated Torque: 37 to 77 lb-in.
                              Speed: 50 to 200 RPM
                            • 42A-5N Series DC Right Angle Gearmotor

                            • Horsepower: 1/4 HP
                              Rated Torque: 24 to 79 lb-in.
                              Speed: 62 to 500 RPM
                            • 42A-5H Series DC Right Angle Gearmotor

                            • Horsepower: 1/3 to 1/2 HP
                              Rated Torque: 52 to 264 lb-in.
                              Speed: 52 to 250 RPM
                            • 42A-GB Series DC Right Angle Gearmotor

                            • Horsepower: 1/4 HP
                              Rated Torque: 231 to 380 lb-in.
                              Speed: 8.6 to 42 RPM
                            • 42A-GB/H Series DC Right Angle Hollow Shaft Gearmotor

                            • Horsepower: 1/4 HP
                              Rated Torque: 380 lb-in.
                              Speed: 8.6 RPM
                          • Brushless DC Products

                              • INTEGRAmotor BLDC Motors and Gearmotors

                                  • 22B/SR Series INTEGRAmotor

                                  • Control Type: Analog Input (0-5 V)
                                    Horsepower: 1/16 to 1/8 HP
                                    Torque: 25 to 50 oz-in
                                    Speed: 200 to 2,500 RPM
                                  • 22B/FV Series INTEGRAmotor

                                  • Control Type: Digital Input (PWM)
                                    Horsepower: 1/16 to 1/8 HP
                                    Torque: 25 to 50 oz-in
                                    Speed: 75 to 2,500 RPM
                                  • 34B/FV-F Series

                                  • Control Type: Digital Input (PWM)
                                    Horsepower: 1/4 HP
                                    Torque: 28 - 218 lb-in
                                    Speed: 63 to 500 RPM
                                  • 34B/FV Series INTEGRAmotor

                                  • Control Type: Digital Input (PWM)
                                    Horsepower: 1/4 HP
                                    Torque: 100 oz-in
                                    Speed: 60 to 2,500 RPM
                                  • 22B/SR-D and 22B/SR-Z Series INTEGRAmotor BLDC Parallel Shaft Gearmotor

                                  • Control Type: Analog Input (0-5 V)
                                    Horsepower: 1/16 to 1/11 HP
                                    Torque: 5.8 to 100 lb-in
                                    Speed: 0.7 to 417 RPM
                                  • 22B/FV-D and 22B/FV-Z Series INTEGRAmotor BLDC Parallel Shaft Gearmotor

                                  • Control Type: Digital Input (PWM)
                                    Horsepower: 1/16 to 1/11 HP
                                    Torque: 5.8 to 100 lb-in
                                    Speed: 0.3 to 417 RPM
                                  • 22B/SR-3N Series INTEGRAmotor BLDC Right Angle Gearmotor

                                  • Control Type: Analog Input (0-5 V)
                                    Horsepower: 1/8 HP
                                    Torque: 11 to 37 lb-in
                                    Speed: 3 to 500 RPM
                                  • 22B/FV-3N Series INTEGRAmotor BLDC Right Angle Gearmotor

                                  • Control Type: Digital Input (PWM)
                                    Horsepower: 1/8 HP
                                    Torque: 11 to 37 lb-in
                                    Speed: 1.3 to 500 RPM
                                  • 22B/FV-3F/H Series INTEGRAmotor BLDC Right Angle Hollow Shaft Gearmotor

                                  • Control Type: Analog Input (0-5 V)
                                    Horsepower: 1/8 HP
                                    Torque: 11 to 37 lb-in
                                    Speed: 3 to 500 RPM

                                    Control Type: Digital Input (PWM)
                                    Horsepower: 1/8 HP
                                    Torque: 11 to 37 lb-in
                                    Speed: 1.3 to 500 RPM

                                • Brushless DC Motors

                                    • 22B Series BLDC Motor

                                    • Horsepower: 1/5 to 1/16 HP
                                      Rated Torque: 20 to 50 oz-in
                                      Speed: 2,500 to 10,000 RPM
                                    • 34B Series BLDC Motor

                                    • Horsepower: 1/3 to 3/8 HP
                                      Rated Torque: 33 to 151 oz-in
                                      Speed: 2,500 to 10,000 RPM
                                    • 22B/SR Series INTEGRAmotor BLDC Motor

                                    • Control Type: Analog Input (0-5 V)
                                      Horsepower: 1/16 to 1/8 HP
                                      Rated Torque: 25 to 50 oz-in
                                      Speed: 200 to 2,500 RPM
                                    • 22B/FV Series INTEGRAmotor BLDC Motor

                                    • Control Type: Digital Input (PWM)
                                      Horsepower: 1/16 to 1/8 HP
                                      Rated Torque: 25 to 50 oz-in
                                      Speed: 75 to 2,500 RPM
                                    • 34B/FV Series INTEGRAmotor BLDC Motor

                                    • Control Type: Digital Input (PWM)
                                      Horsepower: 1/4 HP
                                      Torque: 100 oz-in
                                      Speed: 60 to 2,500 RPM
                                  • Brushless DC Parallel Shaft Gearmotors

                                      • 22B-D Series Parallel Shaft BLDC Gearmotor

                                      • Horsepower: 1/16 HP
                                        Rated Torque: 5.8 to 40 lb-in
                                        Speed: 14 to 417 RPM
                                      • 22B-Z Series Parallel Shaft BLDC Gearmotor

                                      • Horsepower: 1/16 - 1/11 HP
                                        Rated Torque: 10 to 100 lb-in
                                        Speed: 14 to 417 RPM
                                      • 22B/SR-D and 22B/SR-Z Series INTEGRAmotor Parallel Shaft BLDC Gearmotor

                                      • Control Type: Analog Input (0-5 V)
                                        Horsepower: 1/16 - 1/11 HP
                                        Rated Torque: 5.8 to 100 lb-in
                                        Speed: 0.7 to 417 RPM
                                      • 34B-WX Series Parallel Shaft BLDC Gearmotor

                                      • Horsepower: 1/5 HP
                                        Rated Torque: 9 to 205 lb-in
                                        Speed: 8 to 658 RPM
                                      • 34B-E and 34B-F Series Parallel Shaft BLDC Gearmotor

                                      • Horsepower: 1/16 - 1/11 HP
                                        Rated Torque: 25 to 350 lb-in
                                        Speed: 8.3 to 500 RPM
                                    • Brushless DC Right Angle Gearmotors

                                        • 22B-3N Series BLDC Right Angle Gearmotor

                                        • Horsepower: 1/8 HP
                                          Rated Torque: 11 to 37 lb-in
                                          Speed: 42 to 500 RPM
                                        • 22B-3RD Series BLDC Right Angle Gearmotor

                                        • Horsepower: 1/16 | 1/8 HP
                                          Rated Torque: 95 to 147 lb-in
                                          Speed: 0.7 to 12.5 RPM
                                        • 34B-5N Series BLDC Right Angle Gearmotor

                                        • Horsepower: 1/5 | 3/8 | 1/4 HP
                                          Rated Torque: 18.6 to 109 lb-in
                                          Speed: 62 to 500 RPM
                                        • 22B/SR-3N Series INTEGRAmotor BLDC Right Angle Gearmotor

                                        • Control Type: Analog Input (0-5 V)
                                          Horsepower: 1/8 HP
                                          Rated Torque: 11 to 37 lb-in
                                          Speed: 3 to 500 RPM
                                        • 22B/FV-3N Series INTEGRAmotor BLDC Right Angle Gearmotor

                                        • Control Type: Digital Input (PWM)
                                          Horsepower: 1/8 HP
                                          Rated Torque: 11 to 37 lb-in
                                          Speed: 1.3 to 500 RPM
                                      • e-TORQ™ Motors

                                          • Features and Benefits

                                          • The e-TORQ™ Direct Drive Brushless DC Motors employ a unique electromagnetic design to improve efficiency, minimize size, and maximize torque. The e-TORQ motors are ideal for OEM’s where high torque, compact design and enclosed construction are critical. Bodine Electric’s engineering team is available to work with OEMs to customize this product to fit most applications.

                                            The ironless stator of e-TORQ motors eliminate iron saturation common to most other types of motors, and allows the motor to run smoothly at extremely low speeds. The lack of iron saturation provides maximum torque linearity, meaning that torque is extremely consistent from very low to very high speeds without any cogging or velocity fluctuations (ISV). The high torque capability allows for the elimination of costly gearboxes and removes the risk of lubricant leaks. The e-TORQ motors are available in widths of less than four inches, with diameters ranging from 7 to 14 inches and larger. The standard 14-inch motor delivers more than 200 lb-in. at speeds of up to 1,200 rpm.

                                            What makes the e-TORQ™ motor so unique
                                            • Iron free stator eliminates motor cogging (Detent Torque) which improves low speed control
                                            • No iron saturation for maximum torque linearity
                                            • No lamination core loses that yields very high efficiency
                                            • Ten times peak torque is available
                                            When combined with a high performance digital amplifier, the Bodine e-TORQ system becomes an easy-to-set-up, high performance motion control solution. e-TORQ motors can eliminate the need for a planetary gearhead, or other mechanical gear reduction methods.

                                            eTORQ motors provide
                                            • Zero cogging at slow speeds
                                            • No maintenance
                                            • No lubricants to leak
                                            • High accuracy, torque and reliability
                                            • Quiet operation
                                            • Alternative to planetary gearmotors
                                            • Wide variety of feedback options

                                            Available features
                                            • Three frame sizes 7”, 9” and 14”
                                            • Up to 20 lb-in. for 7” diameter, up to 40 lb-in. for 9” diameter, and up to 200 lb-in. for 14” diameter motor
                                            • Ironless stator design
                                            • High torque linearity
                                            • Multiple windings are possible at any voltages between 24–300 Volts
                                              • Motion Controls

                                                  • AC Controls

                                                      • PACESETTER OEM Series AC Inverter

                                                      • Horsepower: Up to 1 HP
                                                        Motor Voltage: 230V
                                                        Amps: 1.4 to 4.0

                                                      • PACESETTER NEMA-4X / IP-65 Series AC Motor Speed Control

                                                      • Horsepower: 1/25 to 1 HP
                                                        Output Voltage: 0 to 230V
                                                        Amps: 3.6 max
                                                      • Pacesetter NEMA-1 / IP-40 Series AC Motor Speed Control

                                                      • Horsepower: Up to 1 HP
                                                        Output Voltage: 0 to 230V
                                                        Amps: 3.6 max
                                                      • PACESETTER NEMA-1 Series AC Inverter

                                                      • Horsepower: Up to 1/2 HP
                                                        Motor Voltage: 230V
                                                        Amps: 2.4
                                                    • DC Controls

                                                        • Filtered PWM DC Basic Speed Control

                                                        • Filtered SCR DC Basic Speed Control

                                                        • Filtered SCR DC Speed and Direction Control

                                                        • Filtered SCR DC Remote Speed Control

                                                        • Unfiltered SCR DC Basic Speed Control

                                                        • Filtered PWM DC Basic Speed Control (open chassis)

                                                        • Filtered SCR DC Basic Speed Control (open chassis)

                                                      • Brushless DC Controls

                                                          • Compact Low Voltage Brushless DC Controls

                                                          • Horsepower: 1/4 & 3/8
                                                            Output Voltage: 0-24 VDC
                                                            Amps: 30 max
                                                          • Enclosed Filtered SCR Brushless DC Controls

                                                          • Horsepower: 1/25 to 1 HP
                                                            Output Voltage: 0 to 230V
                                                            Amps: 3.6 max
                                                          • Filtered SCR Brushless DC Controls

                                                          • Horsepower: Up to 1/2 HP
                                                            Motor Voltage: 230V
                                                            Amps: 1.4 to 2.3
                                                          • Unfiltered SCR Brushless DC Controls

                                                          • Horsepower: Up to 1 HP
                                                            Output Voltage: 0 to 230V
                                                            Amps: 3.6 max
                                                          • Low Voltage PWM Brushless DC Controls

                                                          • Horsepower: Up to 1 HP
                                                            Motor Voltage: 230V
                                                            Amps: 1.4 to 4.0
